Класове на филтрация за бояджийски камери: G3, G4, M5, F7 и ISO 16890

Правилно подбраните филтри за бояджийски камери не са просто консуматив, който се сменя, когато видимо се замърси. Те са част от технологичния процес и влияят пряко върху качеството на готовото изделие, условията на труд, работата на вентилационната система и количеството замърсители, което напуска производствената зона.

Неподходящият филтър може да пропуска прах, да се запълва прекалено бързо или да създава по-голямо съпротивление, отколкото вентилаторът може да преодолее. Резултатът може да бъде прах върху мокрото покритие, неравномерен въздушен поток, повече дефекти, допълнително шлайфане и пребоядисване, по-висок разход и по-голямо натоварване на служителите.

Затова правилният въпрос не е само „Какъв филтър да купя?“, а каква задача трябва да изпълнява той, на кое място в системата ще бъде монтиран и по кой стандарт е определена неговата ефективност.

Клас на филтрация или клас на защита?

В практиката често се използва изразът „клас на защита“, но при въздушните филтри технически правилното понятие е клас на филтрация или клас на ефективност.

Класът показва как се представя конкретен филтърен елемент при стандартизирано изпитване. Той не удостоверява самостоятелно, че цялата бояджийска камера е безопасна, че въздухът отговаря на всички нормативни изисквания или че служителят е напълно защитен.

Реалната защита зависи от цялата система:

• правилно проектирана и балансирана вентилация;
• достатъчен въздушен дебит и подходяща скорост на въздуха;
• последователно подбрани степени на филтрация;
• добро уплътняване и правилна посока на монтаж;
• контрол на замърсяването и диференциалното налягане;
• вида на боята, лака, разредителя и технологията на нанасяне;
• оценката на риска, работните процедури и личните предпазни средства.

С други думи, по-високият клас на един филтър не може да компенсира неправилно оразмерена или лошо поддържана камера.

Какво защитава добрата филтрация?

1. Качеството на боядисаното изделие

За да се получи чисто и равномерно покритие, към работната зона трябва да постъпва въздух с контролирано количество прахови частици. Ако входящият въздух не е филтриран правилно, замърсяванията могат да попаднат върху мократа боя и да причинят:

• прахови включвания и грапавини;
• точки и кратери по повърхността;
• необходимост от междинно шлайфане;
• повторно боядисване или лакиране;
• бракуване на готови детайли;
• загуба на материал и производствено време.

Особено при автомобилни покрития, мебели, метални изделия с декоративен финиш и други приложения с високи изисквания дори малки частици могат да бъдат видими в крайния резултат.

Добрата филтрация не замества правилната подготовка на детайла, чистотата на помещението и добрата техника на оператора. Тя обаче създава стабилните условия, без които дори качествената боя и професионалният бояджийски пистолет не могат да дадат повторяем резултат.

2. Здравето и условията на труд

При пръскане част от материала не достига изделието и остава във въздуха като бояджийска мъгла или овърспрей. В зависимост от използваната система въздухът може да съдържа течни капчици, твърди частици, пигменти и опасни химични вещества.

Ефективната аспирация и правилно подбраните филтри ограничават разпространението на частиците, поддържат посоката на въздушния поток и намаляват натрупването им по стените, вентилаторите и въздуховодите. Това е важна колективна мярка за контрол на експозицията.

Филтрацията обаче не отменя необходимостта от:

• оценка на риска за използваните химични агенти;
• спазване на информационните листове за безопасност;
• подходяща дихателна защита, облекло, ръкавици и защита на очите;
• обучение на работещите;
• контрол и поддръжка на вентилацията;
• безопасни процедури за смяна и обезвреждане на замърсените филтри.

3. Околната среда и самото оборудване

Филтрите за изходящ въздух задържат частиците боя и ограничават отлагането им във вентилаторите, въздуховодите и извън производственото помещение. Така се намалява замърсяването с твърди и течни аерозоли и се улеснява поддръжката на системата.

Важно е да се направи ясно разграничение: филтрите за прах и овърспрей не отстраняват автоматично парите от органични разтворители и летливите органични съединения (ЛОС/VOC). За газовата фаза може да са необходими други инженерни решения – например сорбция с активен въглен, термично или каталитично третиране, замяна на материала или друга технология, определена според процеса и приложимите изисквания.

HEPA филтърът също не е филтър за разтворителни пари. Той е високоефективен филтър за частици.

Какво означават G3, G4, M5 и F7?

Означенията G3, G4, M5 и F7 идват от EN 779 – по-старата европейска система за класификация на филтри за обща вентилация. Стандартът вече е заменен от ISO 16890, но старите класове все още присъстват в каталози, технически описания и разговорната практика.

Стар клас по EN 779:2012	Как е определян	Обичайна роля в системата
G3	Средна гравиметрична задържаща способност от 80 до под 90% при тестов прах	Груба предварителна филтрация
G4	Средна гравиметрична задържаща способност най-малко 90% при тестов прах	По-ефективна предварителна филтрация
M5	Средна ефективност от 40 до под 60% при частици 0,4 µm	Междинна или по-фина филтрация; често при подавания въздух
F7	Средна ефективност от 80 до под 90% и минимална ефективност 35% при частици 0,4 µm	Фина филтрация във вентилационни системи

Процентите са резултати от конкретната изпитвателна методика на EN 779. Те не трябва да се тълкуват като универсално обещание, че филтърът ще задържи същия процент от всеки реален замърсител в една бояджийска камера.

Защо се среща означението F5/M5?

При по-старата редакция на EN 779 е използван клас F5. В EN 779:2012 класовете F5 и F6 са преименувани съответно на M5 и M6. Затова на пазара продължава да се среща двойното търговско означение F5/M5.

При избор на продукт трябва да се гледа не само буквата върху етикета, а точният стандарт, редакцията му и техническият лист на конкретния филтър.

Какво промени ISO 16890?

ISO 16890 класифицира филтрите за обща вентилация според ефективността им към стандартизирани фракции прахови частици. Вместо само едно означение като G4 или F7 се посочва към каква фракция е оценен филтърът и каква е декларираната ефективност.

Клас по ISO 16890	Какво означава
ISO Coarse	Филтърът не достига 50% ефективност към PM10; декларира се гравиметричната му задържаща способност
ISO ePM10	Най-малко 50% ефективност към стандартизираната фракция PM10
ISO ePM2.5	Най-малко 50% ефективност към стандартизираната фракция PM2.5
ISO ePM1	Най-малко 50% ефективност към стандартизираната фракция PM1

Например означението ISO ePM1 60% показва класифицирана ефективност към цялата стандартизирана PM1 фракция. То не означава „60% от всяка частица с размер точно 1 микрометър“.

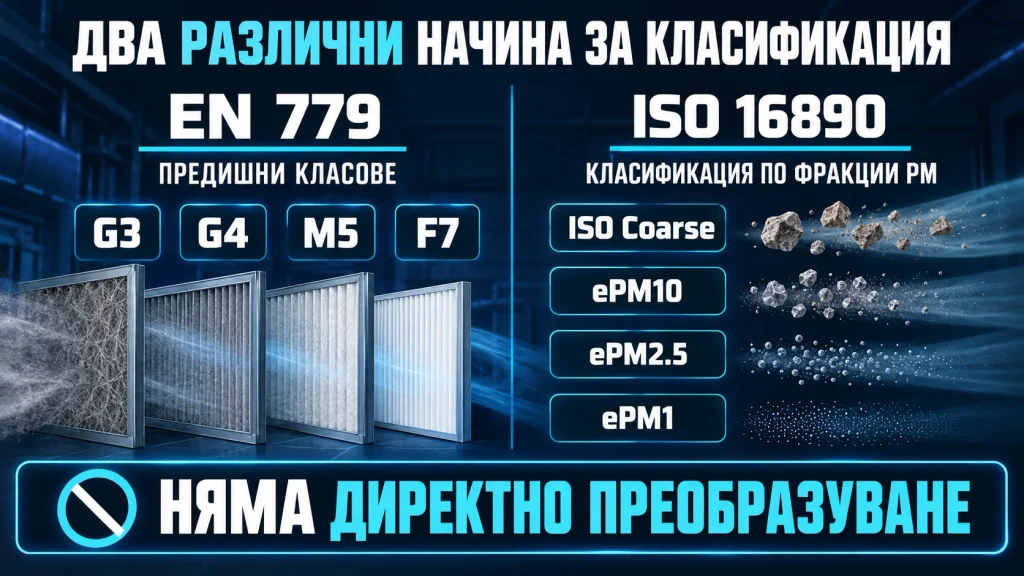

Може ли G4 да се преобразува директно в ISO Coarse или F7 в ePM1?

Не и с достатъчна техническа точност. EN 779 и ISO 16890 използват различни методи и показатели. Два филтъра, обозначени с един и същ стар клас, могат да получат различни резултати по ISO 16890.

Затова приблизителните сравнителни таблици са само ориентир. При проектиране или подмяна трябва да се използва декларираният ISO 16890 клас или изпитвателният протокол на конкретния продукт.

Кога се използват EPA, HEPA и ULPA филтри?

EPA, HEPA и ULPA са отделна група високоефективни филтри, класифицирани по EN 1822 или свързаната ISO 29463. При тях ефективността се определя спрямо най-проникващия размер частици – MPPS.

Клас	Минимална обща ефективност при MPPS
E10	85%
E11	95%
E12	99,5%
H13	99,95%
H14	99,995%

Съществуват и ULPA класове U15–U17 за още по-висока чистота. Такива решения се използват при специални процеси и чисти помещения, но не са автоматично правилният избор за стандартна автомобилна или индустриална бояджийска камера.

По-високоефективният филтър обикновено създава по-голямо съпротивление. Ако вентилаторът и въздуховодите не са оразмерени за него, въздушният дебит може да намалее, балансът в камерата да се наруши и крайният резултат да се влоши. Следователно „по-висок клас“ не означава непременно „по-добро решение“.

Класът и видът на филтъра не са едно и също

Това е едно от най-честите обърквания при търсене на филтри за бояджийска камера.

G3, G4, M5, F7, ISO Coarse и ePM са класове на ефективност за въздушни филтри. Paintstop, Cardboard Filter и многослойният High Capacity са конструкции и технологии, предназначени основно за улавяне на бояджийски овърспрей.

При филтрите за бояджийска мъгла са важни и други показатели:

• ефективност на отделяне на бояджийския аерозол;
• капацитет за задържане на боя в kg/m²;
• начално и допустимо крайно съпротивление;
• препоръчителна скорост на въздуха;
• натоварване на единица площ;
• пожарно поведение;
• съвместимост с използваното покритие;
• правилна посока на въздушния поток.

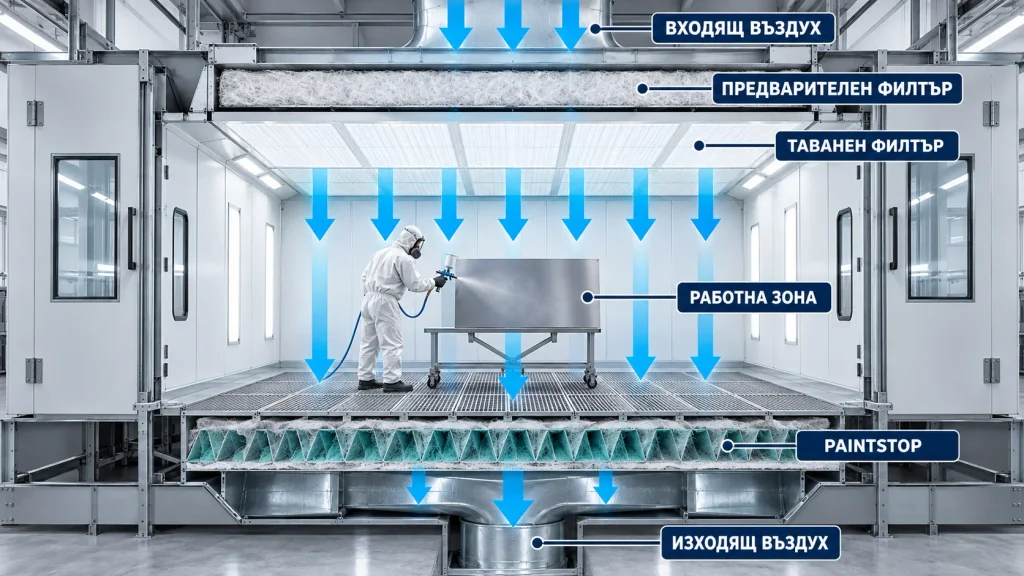

Коя филтърна степен каква задача изпълнява?

В една добре изградена система различните филтри работят последователно. Няма един универсален филтър за всички позиции.

Позиция в системата	Основна задача	Типично решение
Входящ въздух – първа степен	Задържа едър прах и пази следващите филтри	G3 W250, G4 W290 или филтър с подходящ ISO Coarse клас
Таванна/финална подаваща степен	Намалява фините частици преди работната зона и подпомага равномерното подаване на въздуха	F5/M5 WB600G или решение с деклариран ISO 16890 клас
Подова или стенна изходяща степен	Улавя мокрия овърспрей	Paintstop, Cardboard Filter или многослоен висококапацитивен филтър
Междинна или крайна въздушна степен	Пази вентилатори, топлообменници или доочиства въздуха според проекта	Джобен филтър с подходящ клас
Газова фаза	Контролира определени пари, миризми и ЛОС, когато процесът го изисква	Специализирано сорбционно или друго пречистване, проектирано за конкретния замърсител

За по-общ преглед на разположението и видовете филтри можете да прочетете и статията „Филтри за индустриални и бояджийски камери“.

Как се избира правилният филтър според приложението?

Автомобилно боядисване и висок клас финиш

Тук входящият въздух трябва да бъде добре пречистен, защото дори малки прахови включвания се виждат върху гланцовия лак. Важни са не само класът на таванния филтър, но и равномерният поток, доброто уплътнение, чистотата на камерата и навременната смяна на всички степени.

Бояджийска камера за мебели

При мебели, MDF и дървени изделия трябва ясно да се отделят процесите по шлайфане от процесите по нанасяне на боя и лак. Голямото количество дървесен прах не бива да се оставя на филтрите на бояджийската камера като основна система за прахоулавяне.

За качествен мебелен финиш е необходим чист входящ въздух, а при изходящата страна изборът се съобразява с количеството овърспрей, вида на лака или боята и натоварването на производството.

Индустриално боядисване на метални и пластмасови изделия

При големи серии и високо дневно натоварване ключово значение има капацитетът за задържане на боя. Филтър с ниска покупна цена, който се запълва бързо, може да доведе до повече спирания, труд за подмяна и нестабилен въздушен поток. В такива случаи многослойното или висококапацитивното решение често е по-икономично за целия производствен цикъл.

Бояджийска камера втора ръка

При покупка на бояджийска камера втора ръка или втора употреба не е достатъчно да се проверят само горелката, вентилаторът и общите размери. Трябва да се установят:

• размерите и състоянието на филтърните рамки;
• липсващи уплътнения и възможни байпасни участъци;
• посоката и реалният дебит на въздуха;
• наличното диференциално налягане;
• първоначално предвидените класове;
• възможността вентилаторът да работи с новата филтърна конфигурация;
• състоянието на въздуховодите и вентилаторите.

Неправилно „подсилване“ с много по-плътен филтър може да намали дебита и да създаде нов проблем вместо да подобри филтрацията.

От какво зависят цените на филтрите за бояджийски камери?

Когато се сравняват филтри за бояджийски камери и цени, не е достатъчно да се гледа само стойността на ролката или филтърния елемент.

Реалната цена на филтрацията включва:

• използваема площ и точните размери;
• клас и доказана ефективност;
• капацитет за прах или боя;
• начално и крайно съпротивление;
• очакван експлоатационен живот;
• труд и престой при подмяна;
• разход на електроенергия при нарастващо съпротивление;
• разходи от дефекти, шлайфане и повторно боядисване;
• защита на вентилаторите и останалото оборудване.

Същата логика важи и когато се сравнява общата цена на бояджийска камера. Евтината филтърна система може да увеличи текущите разходи, ако се запълва бързо, пропуска прах или нарушава въздушния баланс.

Размерите на бояджийската камера също не са достатъчни за избор на филтър. Необходими са площта на филтриране, дебитът, скоростта през материала, конструкцията на рамката и допустимият пад на налягане.

Филтър за камера и филтър за бояджийски пистолет са различни продукти

Филтърът за бояджийски пистолет или филтърът в машината пречиства самия бояджийски материал от съсиреци и замърсявания, за да предпази дюзата и да ограничи запушването. Той не филтрира въздуха в помещението и не замества филтрите на бояджийската камера.

Обратно, таванният или изходящият филтър на камерата не пречиства боята, която достига до пистолета. Двете групи консумативи решават различни проблеми.

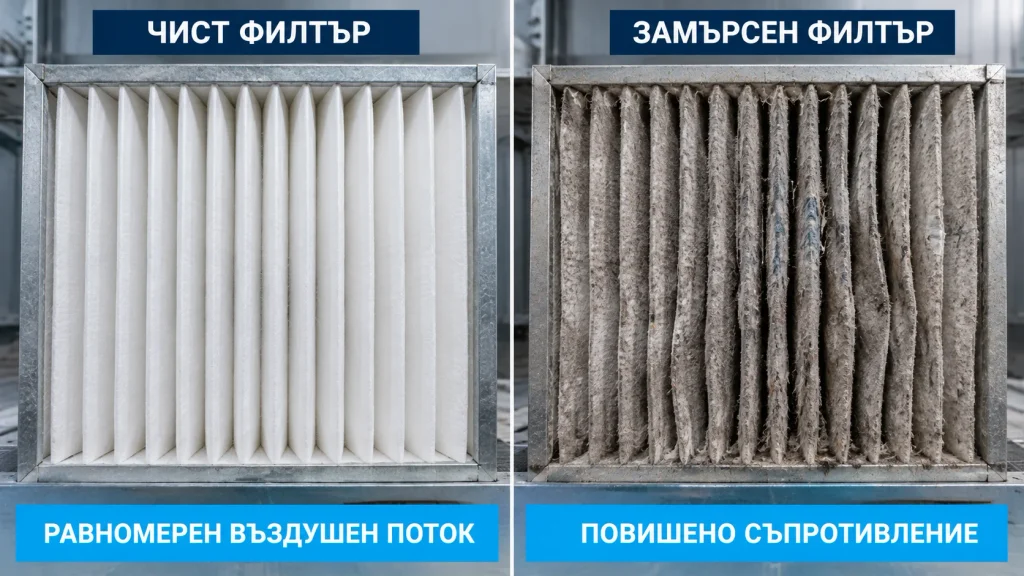

Кога филтрите трябва да се сменят?

Универсален срок от типа „веднъж месечно“ не е надежден. Реалното натоварване зависи от работните часове, вида на покритието, ефективността на преноса, количеството овърспрей, въздушния дебит и площта на филтъра.

По-надеждният контрол включва:

1. следене на диференциалното налягане;
2. проверка на въздушния дебит и баланса на камерата;
3. визуален оглед за неравномерно натоварване, скъсване или отделяне от рамката;
4. наблюдение за прахови включвания и промяна в качеството;
5. записване на работните часове и извършените смени;
6. спазване на крайните стойности и указанията на производителя на филтъра и камерата.

Филтърът не трябва да се чака да се запуши напълно. При нарастване на съпротивлението вентилаторът работи при различен режим, потокът се променя, а разходът на енергия и рискът от дефекти могат да се увеличат.

Какво изисква нормативната уредба?

Законодателството не определя универсално, че всяка бояджийска камера трябва да има точно G4, M5 или F7. Нормативните задължения са насочени към резултата: работодателят и операторът трябва да оценят риска, да ограничат експозицията на опасни химични агенти, да осигурят подходяща вентилация и да спазват приложимите изисквания за емисии и отпадъци.

Здраве и безопасност при работа

Наредба № 13 от 30.12.2003 г. урежда защитата на работещите от рисковете, свързани с експозиция на химични агенти. Практическото приложение включва установяване на използваните опасни вещества, оценка на експозицията, спазване на приложимите гранични стойности и прилагане на мерки за премахване или намаляване на риска.

Наредба № 7 от 23.09.1999 г. определя минимални изисквания за здравословни и безопасни условия на труд на работните места и при използване на работно оборудване. Тя изисква необходимия въздухообмен, а при отделяне на прах и други вредни вещества – принудителна и, когато е необходимо, локална вентилация при източника. Системата трябва да се поддържа в изправност и да се контролира надеждно.

Техническите и колективните мерки, включително затворен процес, аспирация и вентилация, имат основна роля. Личните предпазни средства са задължителни, когато рискът не може да бъде отстранен достатъчно с други мерки, но не трябва да бъдат единствената защита.

При някои материали, включително определени двукомпонентни полиуретанови системи с диизоцианати, се прилагат специфични гранични стойности за професионална експозиция. Затова трябва да се проверяват актуалният информационен лист за безопасност и действащите приложения към Наредба № 13, а оценката да се прави за конкретния процес.

Емисии на летливи органични съединения

Наредба № 7 от 21.10.2003 г. въвежда норми за допустими емисии на летливи органични съединения при използване на разтворители в определени инсталации. За определени дейности могат да възникнат задължения за регистрация, отчетност, план за управление на разтворителите, мониторинг и спазване на емисионни норми. Приложимостта зависи от вида на дейността, използваните количества и съответния разрешителен режим.

На европейско ниво Директива 2010/75/ЕС относно емисиите от промишлеността и свързаните заключения за най-добри налични техники са релевантни за определени промишлени инсталации и мащаби на дейност.

Това означава, че една малка ремонтна камера и голяма индустриална линия не винаги имат еднакъв режим. Точните задължения трябва да се определят за конкретния обект, процес, материали, потребление на разтворители и разрешителен режим.

Филтрирането на частици не е автоматично съответствие за ЛОС

Paintstop, Cardboard Filter и фините прахови филтри могат да ограничат частиците и капчиците боя, но сами по себе си не доказват спазване на норми за газообразни ЛОС. Когато процесът включва значими количества разтворители, е необходима отделна оценка на емисиите и подходяща технология за контрол.

Взривоопасна атмосфера и пожарен риск

Когато използваните разтворители или прахове могат да образуват взривоопасна атмосфера, Наредба № 11 от 27.12.2004 г. изисква оценка на специфичния риск, определяне на зони, подходящо оборудване и документ за защита от експлозия. Това не означава, че всяка бояджийска камера има една и съща ATEX зона – класифицирането се извършва за конкретната инсталация и процес.

Запълнените филтри повишават съпротивлението, могат да намалят проектния дебит и увеличават количеството натрупан горим материал. Затова подмяната им трябва да следва измереното диференциално налягане, състоянието на филтъра и инструкциите на производителя, а не само календарен срок.

Как се третират използваните филтри?

Замърсените филтри трябва да бъдат класифицирани и управлявани според веществата, които са задържали. Те не са автоматично винаги опасен отпадък, но не бива и автоматично да се изхвърлят като битов отпадък. В европейския списък код 15 02 02* се отнася за филтърни материали, замърсени с опасни вещества, а 15 02 03 – за други филтърни материали. Конкретният код се определя според състава на отпадъка и използваните покрития.

Важно: този раздел дава обща техническа ориентация и не замества индивидуална оценка по здравословни и безопасни условия на труд, екологична оценка или проверка на разрешителния режим на конкретната инсталация.

Каква информация е необходима за правилна препоръка?

За да бъде избран подходящият филтър, е добре да бъдат предоставени:

• вид и модел на бояджийската камера;
• снимка на филтърната зона и етикета на стария филтър;
• точни размери, дебелина и начин на закрепване;
• посока на въздушния поток;
• дебит, скорост и данни за диференциалното налягане;
• видове бои, лакове и разредители;
• метод на нанасяне и приблизителен разход на материал;
• работни часове или брой цикли на ден;
• настоящи проблеми – прах, овърспрей, бързо запълване или слаб поток;
• начин на отвеждане или рециркулация на въздуха;
• изисквания към качеството на готовото изделие.

Екипът на Пейнт Сървиз може да помогне с избора на правилната комбинация от клас, конструкция и размер според конкретната камера и производствен процес. Разгледайте наличните филтри за бояджийски камери или се свържете с нас за техническа консултация.

Често задавани въпроси

По-високият клас винаги ли е по-добър?

Не. По-високоефективният филтър може да създава по-голям пад на налягане. Ако системата не е оразмерена за него, дебитът и балансът на камерата могат да се влошат. Изборът трябва да съчетава клас, дебит, съпротивление, позиция и задача.

Може ли F7 да замени G4?

Не трябва да се прави директна подмяна само защото F7 е по-фин клас. Трябва да се проверят вентилаторът, филтърната площ, допустимото съпротивление, рамката и ролята на съответната степен.

Филтрите за бояджийска камера премахват ли миризмите и ЛОС?

Стандартните прахови филтри и филтрите за овърспрей улавят частици и капчици, но не гарантират отстраняване на газообразни ЛОС. За тях може да е необходимо специализирано пречистване на газовата фаза.

Колко често трябва да се сменят филтрите?

Смяната зависи от натоварването, типа материал, въздушния поток, площта на филтъра и допустимия краен пад на налягане. Най-надеждни са данните от манометъра, проверката на дебита и указанията на производителя.

Може ли старият клас G4 или F7 да се преобразува директно към ISO 16890?

Не съществува надеждна универсална конверсия. Необходим е ISO 16890 клас или изпитвателен протокол за конкретния филтър.
