Професионални фрези за пътни линии и бетон

Машините Graco GrindLazer HP DC използват въртящ се барабан с подходящи режещи елементи, който механично отнема материал от повърхността.

Според поставения барабан и настройката на дълбочината машината може да се използва за:

• премахване на боя за пътна маркировка;
• отстраняване на термопластични линии;
• премахване на студен пластик;
• отстраняване на маркировъчна лента;
• изработване на канал за вкопана лента;
• изработване на канал за термопластик;
• изглаждане на бетон;
• премахване на неравности;
• създаване на подходящ профил;
• подготовка преди нанасяне на ново покритие.

Работният резултат зависи от вида на барабана, режещите елементи, твърдостта на настилката, скоростта на движение и зададената дълбочина.

Избор на машина според натоварването

Серията включва три основни размера:

GrindLazer HP DC89 G

Компактният модел е предназначен за общо премахване на линии и по-малки до средни обекти.

Подходящ е за:

• паркинги;
• складови площи;
• къси пътни участъци;
• премахване на единични линии;
• подготовка преди нова маркировка;
• отстраняване на локални неравности.

Машината използва бензинов двигател Honda с мощност 9 hp и работи с ширина до 20 cm.

GrindLazer HP DC1013 G

Универсалният модел е подходящ за разнообразни задачи по фрезоване и подготовка на повърхности.

Използва се за:

• линии по паркинги;
• маркировка на кръстовища;
• строителни и ремонтни зони;
• изравняване на тротоари;
• подготовка на бетон;
• премахване на по-широки линии;
• изработване на канали.

Машината разполага с бензинов двигател Honda с мощност 13 hp и максимална работна ширина 25 cm.

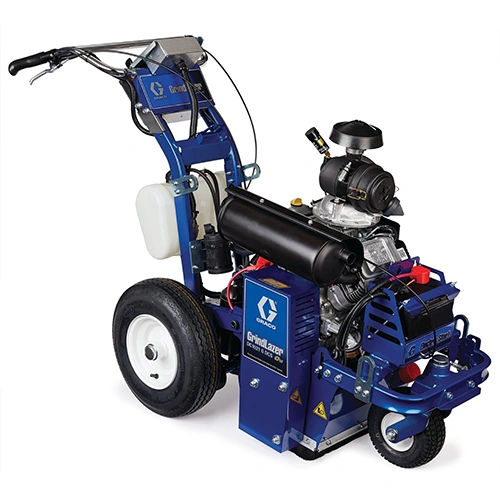

GrindLazer HP DC1021 G

Най-мощната конфигурация от тази група е предназначена за тежка и високопроизводителна работа.

Моделът използва посока на рязане Up-Cut, при която барабанът работи срещу посоката на движение. Това осигурява по-агресивно отнемане и е подходящо за:

• дебели и устойчиви пътни линии;
• маркировка върху улици и пътища;
• термопластик;
• вкопани канали;
• тежка подготовка на настилки;
• продължителна професионална работа.

Машината е оборудвана с бензинов двигател Vanguard с мощност 21 hp, електрическо стартиране и максимална работна ширина 25 cm.

Ръчно или електронно управление на дълбочината

DialDown – ръчно регулиране

Стандартните конфигурации използват системата DialDown, чрез която операторът механично задава желаната работна дълбочина.

Системата предлага няколко позиции и е подходяща за:

• премахване на повърхностна боя;
• общо фрезоване;
• подготовка на бетон;
• работа, при която не се изисква постоянно отчитане на точната дълбочина.

DCS – електронен контрол на дълбочината

Конфигурациите DCS – Depth Control System използват електронна система за задаване и наблюдение на работната дълбочина.

Операторът може да:

• определи нулева позиция спрямо барабана;
• зададе необходимата дълбочина;
• вижда активната стойност на дисплея;
• използва метрични или имперски единици;
• повдига и спуска барабана от контролен бутон;
• повтаря една и съща дълбочина по целия участък.

DCS е особено полезна при изработване на канали за вкопване на маркировъчна лента или термопластик, където дълбочината трябва да бъде постоянна.

Електронните компоненти са защитени срещу вибрации, атмосферни условия и замърсяване на работния обект.

Технология InstaCut

Системата InstaCut позволява работният барабан да бъде повдиган или спускан бързо по време на работа.

Плаващото положение помага на работната глава да следва неравностите на настилката, без да се налага постоянно ръчно пренастройване.

Това е полезно при:

• прекъснато отнемане;
• преминаване върху неравна повърхност;
• изработване на канали;
• повдигане на барабана при обръщане;
• предпазване на настилката между работните участъци.

Контрол върху барабана

Центробежният съединител позволява барабанът да бъде включван и изключван по контролиран начин. Това улеснява стартирането и намалява натоварването върху задвижващата система.

При DCS конфигурациите управлението на дълбочината може да се извършва, докато операторът държи и двете си ръце върху машината.

Намалени вибрации

GrindLazer HP DC използва комбинация от:

• пневматични гуми;
• удобни ръкохватки;
• балансирана конструкция;
• стабилна рама;
• предно въртящо се колело.

Според Graco системата може да намали усещаните вибрации до четири пъти в сравнение с определени конкурентни решения.

Това подобрява контрола и намалява умората при продължителна работа.

Лесно управление и маневриране

Предното въртящо се колело Fat Track улеснява движението по права линия и завиването.

Системата EasyGlide комбинира предното колело с две задни пневматични гуми и осигурява:

• по-лесно насочване;
• по-добро преминаване през завои;
• стабилно следване на линията;
• намалено физическо усилие;
• по-добър контрол върху работната траектория.

Съвместимост с LineDriver

Според конфигурацията машините могат да бъдат свързани със самоходна платформа Graco LineDriver.

LineDriver:

• намалява необходимостта от ходене и бутане;
• поддържа по-постоянна скорост;
• увеличава обработената площ;
• подобрява производителността;
• улеснява работата по дълги участъци.

При DC89 G и DC1013 G платформата е допълнителна възможност. При мощния DC1021 G използването на LineDriver е необходимо.

Отвеждане на праха

Всички основни конфигурации разполагат с изход за свързване към подходяща вакуумна система Graco LazerVac.

Изсмукването на праха помага за:

• намаляване на праха във въздуха;
• подобряване на видимостта към обработваната зона;
• поддържане на по-чист работен обект;
• ограничаване на разпространението на фини частици;
• по-лесно последващо почистване.

Предлага се и възможност за подаване на вода според машината и приложението.

Използването на прахоуловител или мокър метод не отменя необходимостта от оценка на риска и подходящи лични предпазни средства.

Задвижваща система TriBelt

Задвижването TriBelt използва система с три зъбни ремъка за по-ефективно предаване на мощността от двигателя към работния барабан.

Конструкцията е разработена за:

• работа при високо натоварване;
• ограничаване на приплъзването;
• надеждно предаване на въртящия момент;
• по-малко непредвидени престои;
• продължителна професионална експлоатация.

Основни предимства

• Професионални машини за премахване на пътна маркировка
• Подходящи за боя, термопластик и маркировъчни ленти
• Избор между три нива на мощност
• Работна ширина до 20 или 25 cm
• Ръчно или електронно управление на дълбочината
• Точно изработване на канали за вкопана маркировка
• Система InstaCut за повдигане и спускане на барабана
• Плаващо положение при неравни настилки
• Намалени вибрации
• Пневматични гуми
• Лесно маневриране
• Задвижване с три ремъка
• Възможност за свързване към прахоуловител
• Възможност за мокра работа
• Съвместимост с Graco LineDriver
• Подходящи за интензивна професионална експлоатация

Приложения

Graco GrindLazer HP DC може да се използва за:

• премахване на пътна боя;
• премахване на линии от паркинги;
• отстраняване на термопластична маркировка;
• премахване на студен пластик;
• отстраняване на маркировъчни ленти;
• премахване на дебели покрития;
• фрезоване на асфалт и бетон;
• изравняване на неравности;
• премахване на опасни ръбове;
• подготовка преди нова маркировка;
• създаване на повърхностен профил;
• изработване на канал за вкопана лента;
• изработване на канал за термопластик;
• обработка на паркинги и кръстовища;
• работа по улици и пътища.

Сравнение на конфигурациите

Конфигурация	Двигател	Работна ширина	Регулиране	Посока на рязане	LineDriver
DC89 G	Honda, 9 hp	До 20 cm	Ръчно	Напред	По желание
DC1013 G	Honda, 13 hp	До 25 cm	Ръчно	Напред	По желание
DC1013 G DCS	Honda, 13 hp	До 25 cm	Електронно DCS	Напред	По желание
DC1021 G	Vanguard, 21 hp	До 25 cm	Ръчно	Up-Cut	Задължителен
DC1021 G DCS	Vanguard, 21 hp	До 25 cm	Електронно DCS	Up-Cut	Задължителен

Ориентировъчна производителност

Конфигурация	Без LineDriver	С LineDriver
DC89 G	До около 56 m²/h	До около 121 m²/h
DC1013 G	До около 74 m²/h	До около 158 m²/h
DC1021 G	Не е предвидена самостоятелна работа	До около 195 m²/h

Реалната производителност зависи от материала, дебелината на маркировката, барабана, режещите елементи, дълбочината и състоянието на настилката. Данните са максимални стойности при определени работни условия.

Как да изберете подходящия модел?

Изберете DC89 G, когато:

• обектите са малки или средни;
• премахвате основно стандартни линии;
• необходима е по-компактна машина;
• работната ширина до 20 cm е достатъчна.

Изберете DC1013 G, когато:

• търсите универсална професионална машина;
• работите по паркинги, кръстовища и пътни участъци;
• необходима е работна ширина до 25 cm;
• трябва да премахвате линии и да подготвяте бетон.

Изберете DC1021 G, когато:

• работите по големи и тежки обекти;
• премахвате устойчиви или дебели маркировки;
• изработвате канали за вкопана лента или термопластик;
• необходима е максимална производителност;
• машината ще се използва с LineDriver.

Изберете DCS, когато:

• трябва да поддържате точно определена дълбочина;
• изработвате канали за вкопана маркировка;
• трябва да повтаряте една и съща настройка;
• искате текущата дълбочина да се вижда на дисплей;
• работите върху настилки с променящ се профил.

Избор на работен барабан

Машината трябва да бъде оборудвана с барабан и режещи елементи, подходящи за конкретната задача.

Изборът зависи от:

• вида на отстранявания материал;
• дебелината на слоя;
• настилката;
• желаната дълбочина;
• необходимата грапавост;
• изискваната производителност;
• допустимото увреждане на основата.

Неправилният барабан може да доведе до ниска производителност, прекомерно износване или ненужно дълбоко повреждане на настилката.

Важно

Преди работа трябва да бъдат проверени:

• наличието на подземни комуникации;
• допустимата дълбочина на обработка;
• видът и състоянието на настилката;
• правилният барабан;
• системата за отвеждане на праха;
• зоната за безопасност;
• необходимите лични предпазни средства.

При обработване на бетон може да се отделя фин прах, съдържащ кристален силициев диоксид. Необходимо е да се използват подходящо прахоулавяне, лична защита и организация на работната зона.

Сервиз и консултация

Paint Service предлага консултация при избора на GrindLazer според вида на маркировката, настилката, необходимата дълбочина и дневния обем на работа.

Осигуряваме съдействие при избора на:

• работен барабан;
• режещи елементи;
• вакуумна система;
• самоходна платформа LineDriver;
• резервни части и консумативи.

Предлагаме техническо обслужване и ремонт на професионално оборудване Graco.
