Професионална система за маркиране на пътища

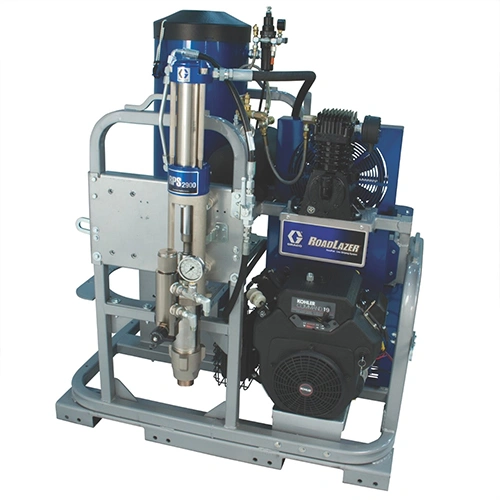

Graco RoadLazer RoadPak е автомобилна машина за маркировка която съчетава производителността на големите специализирани камиони за пътна маркировка с по-компактна модулна конструкция.

Оборудването може да бъде монтирано върху различни товарни автомобили, а конфигурацията се избира според:

• размера на обектите;
• необходимия брой линии;
• използваните цветове;
• вида на боята;
• необходимия работен дебит;
• нуждата от стъклени перли;
• начина на управление;
• необходимостта от камера и втори оператор.

Системата може да бъде конфигурирана както за стандартно полагане на единични линии, така и за едновременно нанасяне на няколко линии с различни цветове и схеми.

Модулна конструкция според конкретната работа

RoadPak не е само една фиксирана машина. Това е модулна платформа, която позволява комбиниране на различни компоненти.

Възможностите включват:

• една или две помпи;
• работа с един или два цвята;
• различен брой пистолети за боя;
• пистолети за стъклени перли;
• стандартен или увеличен резервоар за перли;
• механична направляваща система;
• HD камера;
• лебедка за повдигане на рамото;
• задна седалка за оператор;
• управляема количка с джойстик;
• различни монтажни рами.

Това позволява системата да бъде изградена спрямо реалните нужди на изпълнителя, без да се закупува ненужно оборудване.

RoadPak или RoadPak HD?

Стандартна серия RoadPak

Стандартната серия е подходяща за професионално изпълнение на пътна маркировка със средна и висока производителност.

Според конфигурацията може да разполага с:

• една или две хидравлични помпи;
• рамо с два пистолета;
• възможност за добавяне на трети пистолет;
• система за един или два цвята;
• резервоар за стъклени перли;
• програмируем контролер;
• камера и допълнително операторско оборудване.

RoadPak е подходяща за фирми, които искат автомобилна машина за маркировка, но не се нуждаят от максималния капацитет на HD серията.

Високопроизводителна серия RoadPak HD

RoadPak HD е предназначена за големи инфраструктурни обекти и сложни приложения с няколко едновременно работещи пистолета.

HD серията предлага:

• две високопроизводителни помпи;
• общ дебит до 37,8 l/min;
• максимално работно налягане 200 bar;
• трипистолетно работно рамо;
• възможност за пет или повече пистолета;
• голям резервоар за стъклени перли;
• мощен компресор;
• разширени функции за управление;
• възможност за работа с няколко линии едновременно.

RoadPak HD е подходяща за магистрали, летища, големи пътни участъци и обекти, при които производителността и скоростта са решаващи.

Конфигурации според броя помпи

Система с една помпа

Конфигурацията с една помпа е подходяща основно за работа с един цвят боя.

Тя може да се използва за:

• бяла пътна маркировка;
• жълта пътна маркировка;
• непрекъснати линии;
• прекъснати линии;
• единични или успоредни линии;
• светлоотразителна маркировка.

Това е по-компактното решение за изпълнители, които не трябва редовно да сменят цветовете по време на един и същ обект.

Система с две помпи

Конфигурацията с две независими помпи позволява:

• работа с два различни цвята;
• по-висока производителност;
• захранване на повече пистолети;
• едновременно нанасяне на различни линии;
• работа без промиване при преминаване между бяла и жълта боя.

Двете помпи подават материалите по отделни линии.

Важно: това е двуцветна, а не непременно двукомпонентна система. Стандартната конфигурация не смесва автоматично основен материал и втвърдител в точно зададено съотношение.

Система за стъклени перли

RoadPak може да бъде оборудвана със система под налягане за полагане на светлоотразителни стъклени перли.

Според конфигурацията се предлага:

• стандартен резервоар с вместимост около 205 kg;
• голям резервоар с вместимост около 612 kg.

Системата може да подава до приблизително 18 kg перли в минута. Големият отвор улеснява зареждането, а подаването под налягане осигурява равномерен поток към пистолетите.

Стъклените перли се нанасят върху прясната боя и подобряват видимостта на маркировката при осветяване от автомобилни фарове.

Програмируемо управление

Контролерът RoadPak Advanced Controller позволява настройване и запаметяване на различни маркировъчни схеми.

Чрез него могат да се управляват:

• непрекъснати линии;
• прекъснати линии;
• дължина на отделната черта;
• разстояние между прекъсванията;
• активните пистолети;
• последователността на цветовете;
• различни комбинации от линии.

Визуалният преглед позволява схемата да бъде проверена преди започване на работа. Данните могат да бъдат експортирани за отчет на изпълнения обект.

RoadView HD камера

Избраните конфигурации могат да бъдат оборудвани с камера RoadView HD и дисплей в кабината.

Камерата позволява на оператора да вижда:

• пистолетите за боя;
• подаването на стъклените перли;
• положението на новата линия;
• съвпадението със старата маркировка;
• отклоненията по време на работа.

Системата е особено полезна при подновяване на съществуващи линии и когато управлението се извършва от кабината.

Управляема количка

При по-високите конфигурации работното рамо може да бъде монтирано върху управляема количка. Втори оператор коригира положението ѝ с джойстик, докато водачът следи пътя и управлява автомобила.

Това разделение позволява:

• по-точно следване на стари линии;
• лесна корекция на траекторията;
• работа по завои;
• прецизно нанасяне върху неравни участъци;
• по-добра концентрация на водача върху движението.

За работа с управляема количка може да бъде добавена задна седалка с достъп до необходимите контролни устройства.

Пистолетни рамена

Стандартно рамо RoadPak

Стандартното рамо обикновено се конфигурира с два пистолета и позволява добавянето на допълнителен пистолет според приложението.

Усилено рамо RoadPak HD

Рамото на HD серията е предназначено за по-голям дебит и работа с повече пистолети.

То може да поддържа:

• до пет пистолета за боя;
• до пет пистолета за стъклени перли;
• едновременно полагане на няколко линии;
• различни комбинации от цветове и ширини.

Системата EasyMark улеснява регулирането, включването и подравняването на отделните пистолети.

Хидравлична система

RoadPak използва професионална хидравлична система RPS 2900, предназначена за непрекъсната работа при високо натоварване.

Системата осигурява:

• стабилно работно налягане;
• равномерно подаване на боята;
• работа с няколко пистолета;
• намален риск от блокиране;
• продължителна професионална експлоатация.

Клапанът за рециркулация позволява боята да се връща към резервоара, за да остане размесена и подготвена за нанасяне.

Основни предимства

• Автомобилна система за професионална пътна маркировка
• Стандартна и високопроизводителна HD серия
• Конфигурации с една или две помпи
• Възможност за работа с един или два цвята
• Работа с няколко пистолета едновременно
• Максимално налягане до 200 bar
• Дебит до 37,8 l/min при HD системата
• Резервоар под налягане за стъклени перли
• Избор между стандартен и увеличен резервоар
• Програмируем контролер за различни видове линии
• Запаметяване и повторение на работни схеми
• Експортиране на данни за извършената работа
• Възможност за HD камера и дисплей в кабината
• Управляема количка за по-прецизно водене
• Възможност за работно място на втори оператор
• Модулна стоманена рама
• Конфигуриране според автомобила и конкретния обект

Приложения

Graco RoadLazer RoadPak е подходяща за:

• магистрали;
• първокласни и второкласни пътища;
• градски улици и булеварди;
• летища;
• пристанища;
• мостове и тунели;
• големи паркинги;
• промишлени площадки;
• логистични центрове;
• бяла и жълта маркировка;
• непрекъснати линии;
• прекъсната осева маркировка;
• крайни ограничителни линии;
• едновременно полагане на няколко линии;
• маркировка със светлоотразителни стъклени перли.

Обобщение на възможните конфигурации

Конфигурация	Подходяща за
Една помпа	Работа основно с един цвят
Две помпи	Два цвята или повече пистолети
Стандартно рамо	До три пистолета според оборудването
HD рамо	Пет или повече пистолета
Резервоар около 205 kg	Стандартни пътни обекти
Резервоар около 612 kg	Продължителна високопроизводителна работа
Механично водене	По-прости и праволинейни приложения
RoadView HD камера	Контрол от кабината и следване на стара линия
Задна седалка	Работа с отделен оператор
Управляема количка	Прецизна корекция с джойстик
RoadPak	Средни и големи професионални обекти
RoadPak HD	Магистрали, летища и сложни многолентови обекти

Предлаганите готови варианти комбинират тези модули по различен начин. Конкретната конфигурация се определя според необходимата производителност и оборудване.

Важно при избора

RoadLazer RoadPak не включва товарния автомобил и резервоарите за боя, освен ако това не е изрично посочено в конкретната оферта.

Преди конфигуриране трябва да се уточнят:

• колко цвята ще се използват;
• колко линии ще се полагат едновременно;
• необходимата ширина на линиите;
• видът и разходът на боята;
• необходимото количество стъклени перли;
• дневният обем на работа;
• необходимостта от камера;
• необходимостта от втори оператор;
• размерите и товароносимостта на автомобила;
• изискванията за безопасност и сигнализация.

При изчисляване на товароносимостта трябва да се включат теглото на машината, боята, стъклените перли, допълнителното оборудване и операторите.

Сервиз и консултация

Paint Service предлага професионална консултация при изграждането на автомобилна система за пътна маркировка според вида на обектите, необходимата производителност и избраното превозно средство.

Осигуряваме съдействие при избора на:

• помпена система;
• брой и разположение на пистолетите;
• дюзи за пътна маркировка;
• резервоар и пистолети за стъклени перли;
• контролер и камера;
• монтажна рама;
• допълнително оборудване.

Предлагаме техническо обслужване и доставка на оригинални резервни части и консумативи.
