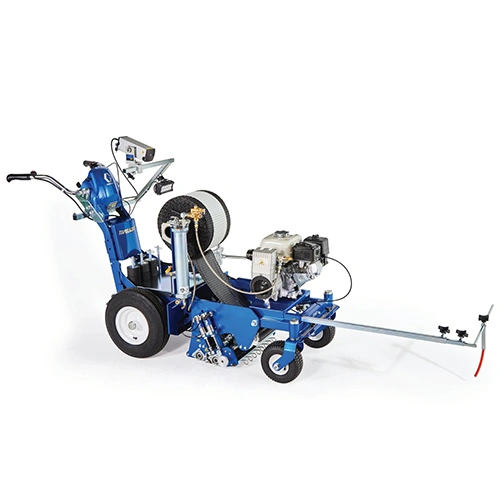

Автоматизирано машина за полагане на маркировъчна лента

Graco TapeLazer HP Automatic е предназначена за механизирано поставяне на готови маркировъчни ленти върху пътни, летищни и промишлени настилки.

За разлика от машините LineLazer, този модел не пръска боя. Той подава, притиска и изрязва готовата маркировъчна лента според зададената дължина и схема.

Подходящ е за:

• постоянна маркировъчна лента;
• временна маркировъчна лента;
• непрекъснати линии;
• прекъснати линии;
• единични и двойни линии;
• повърхностно полагане;
• полагане в предварително изработен канал.

Управление чрез натискане на бутон

Системата HP Automatic позволява подаването и изрязването на лентата да се управляват чрез бутон.

Операторът може да:

• започне полагането;
• спре полагането;
• отреже лентата в движение;
• зададе прекъсната линия;
• повтори предварително зададени дължини;
• контролира началото и края на линията.

Това намалява ръчните операции и улеснява получаването на еднакви прекъснати линии по цялата дължина на обекта.

Автоматично изпълнение на прекъснати линии

Вграденият автоматичен режим позволява да бъдат зададени дължината на лентата и разстоянието между отделните участъци.

След настройване машината автоматично:

1. започва подаването на лентата;
2. полага зададената дължина;
3. спира лентата;
4. извършва чисто отрязване;
5. изчаква зададеното разстояние;
6. започва следващия участък.

Системата за компенсация на закъснението подпомага точното начало и спиране на всяка линия.

Прецизно изрязване в движение

Технологията Precision-Cut позволява лентата да бъде отрязана по време на движение чрез натискане на бутон.

Двойният цилиндров механизъм задържа лентата по време на рязане и ограничава повдигането или издърпването ѝ от настилката. Това подпомага получаването на чист край и добро прилепване.

Пневматичната спирачка спира движението на лентата в точния момент, за да бъде направен равен и прецизен разрез.

Незалепващо острие

Режещото острие работи от страната на лентата, върху която няма лепило. Така се ограничава натрупването на лепкав материал върху ножа и не се налага използването на допълнителна система за омасляване.

Системата QuikChange позволява износеното острие да бъде сменено бързо с минимален престой.

Ролки Ultra-Flex

Сегментираните притискащи ролки Ultra-Flex могат да бъдат настроени спрямо ширината на използваната лента.

Те осигуряват:

• равномерно притискане;
• по-добър контакт с настилката;
• правилно залепване по цялата ширина;
• добра работа при повърхностно полагане;
• притискане на лентата в предварително изработен канал.

Незалепващата повърхност на ролките ограничава натрупването на грунд и лепкав материал.

Бързо и точно зареждане на лентата

Системата EasyMark включва направляваща греда и ролки за подравняване на лентата.

Това улеснява:

• поставянето на нова ролка;
• центрирането на лентата;
• настройването на ширината;
• поддържането на права линия;
• бързата смяна между различни видове ленти.

Ограничителите могат да бъдат премествани без инструменти.

Регулируема количка за лентата

Работната количка може да бъде премествана наляво или надясно според желаното положение на линията.

Машината може да полага лента на разстояние приблизително 7,6 cm от края на пътя. Това позволява операторът да стои по-далеч от активното движение и да не преминава непосредствено до ръба на настилката.

Полагане на две линии с едно преминаване

TapeLazer HP Automatic може да бъде конфигурирана за едновременно полагане на две успоредни линии.

Това е подходящо за:

• двойни непрекъснати линии;
• единична непрекъсната и прекъсната линия;
• различни комбинации според пътния проект;
• приложения с ленти в два цвята или с различна структура.

Точната възможност зависи от ширината на лентите и избраната конфигурация на машината.

Двойни въртящи се предни колела

Предните колела са разположени така, че да не преминават върху предварително нанесения грунд.

Това помага за:

• ограничаване на замърсяването;
• предотвратяване на попадане на боклуци върху грунда;
• по-добро прилепване на лентата;
• запазване на чиста работна зона.

Въртящата се конструкция улеснява маневрирането и прецизното следване на зададената траектория.

Работа върху повърхността или в канал

TapeLazer може да полага лентата директно върху подготвената настилка или в предварително оформен канал.

Полагането в канал предпазва лентата от директното въздействие на гумите и снегопочистващата техника. Това може да увеличи експлоатационния ѝ живот при тежки условия.

Дълбочината на канала и технологията за подготовка трябва да съответстват на указанията на производителя на маркировъчната лента.

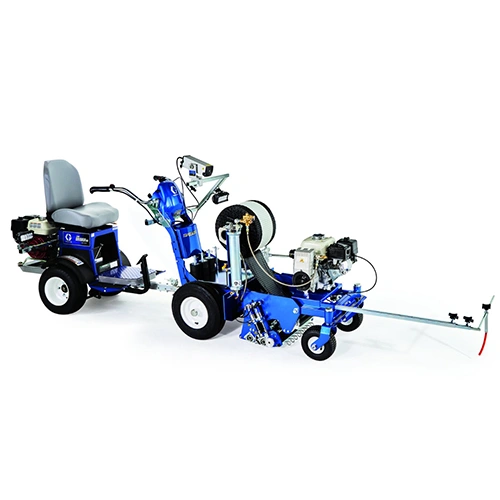

Работа със самоходна платформа LineDriver

Машината може да се използва като ръчно водена система или да бъде свързана със съвместима самоходна платформа Graco LineDriver.

Добавянето на LineDriver:

• намалява ходенето на оператора;
• увеличава производителността;
• подпомага поддържането на постоянна скорост;
• улеснява работата по дълги участъци;
• позволява скорост, близка до тази на по-големите автомобилни апликатори.

LineDriver се предлага отделно, освен ако не е изрично включен в конкретната оферта.

Основни предимства

• Автоматично полагане на маркировъчна лента
• Работа с постоянни и временни ленти
• Максимална ширина на лентата до 35 cm
• Максимална скорост на полагане до 9 km/h
• Стартиране и спиране чрез бутон
• Изрязване на лентата в движение
• Автоматични прекъснати линии
• Предварително задаване на дължини и интервали
• Чисто отрязване без повдигане на лентата
• Незалепващо режещо острие
• Бърза смяна на острието
• Регулируеми притискащи ролки
• Работа с една или две ленти
• Полагане близо до ръба на пътя
• Повърхностно полагане или работа в канал
• Възможност за свързване с LineDriver
• Подходяща за големи професионални обекти

Конфигурации

TapeLazer HP Automatic

Стандартната конфигурация включва основните системи за:

• автоматично подаване на лентата;
• програмиране на прекъснати линии;
• рязане в движение;
• регулиране на работната количка;
• притискане на лентата;
• работа с постоянни и временни ленти.

TapeLazer HP Automatic с LazerGuide 3000 и LED осветление

Разширената конфигурация добавя:

LazerGuide 3000

Лазерният водач проектира ясно видима линия пред машината и подпомага оператора при следване на дълги прави участъци.

Системата осигурява:

• по-лесно поддържане на права линия;
• по-добра точност на по-голямо разстояние;
• по-бързо позициониране;
• ясно видим ориентир пред машината.

LED осветление

LED лампата подобрява видимостта на работната зона при работа рано сутрин, вечер или в участъци с недостатъчно осветление.

Магнитната стойка позволява лампата да бъде поставена на удобно място върху машината.

И двете конфигурации използват една и съща основна машина. Разликата е наличието на лазерен водач и LED осветление.

Приложения

Graco TapeLazer HP Automatic е подходяща за:

• временна пътна маркировка;
• постоянна пътна маркировка;
• магистрали и пътища;
• градски улици;
• ремонтни и строителни участъци;
• летища;
• паркинги;
• логистични площадки;
• промишлени обекти;
• временна организация на движението;
• непрекъснати линии;
• прекъснати линии;
• двойни линии;
• полагане в предварително оформени канали.

Технически характеристики

Максималната работна скорост зависи и от ограниченията, посочени от производителя на използваната лента.

Важно при избора и работата

Резултатът зависи не само от машината, но и от правилната подготовка на настилката.

Преди полагане трябва да бъдат проверени:

• видът на настилката;
• температурата на повърхността;
• наличието на прах, влага или замърсяване;
• необходимостта от грунд;
• минималният радиус на завой;
• необходимият натиск върху лентата;
• изискванията за повърхностно или вкопано полагане;
• допустимата скорост според производителя на лентата.

Инструкциите на производителя на конкретната маркировъчна лента имат предимство при определяне на технологията за полагане.

TapeLazer не произвежда лентата и не нанася боя. Машината подава, позиционира, притиска и изрязва предварително произведена маркировъчна лента.

Сервиз и консултация

Paint Service предлага консултация при избора на машина и маркировъчна лента според вида на настилката, необходимата ширина, продължителността на обекта и технологията на полагане.

Осигуряваме техническо обслужване, резервни части и съдействие при избора на остриета, ролки, направляващи системи и съвместима самоходна платформа.
